워터킹–R 롤슁글 지붕 마감재 및 이의 시공방법 (특허번호 : 제10-2441491호)

페이지 정보

profile_image
작성자 시스텍이앤씨
댓글 0건 조회 291회 작성일 25-06-12 06:13

본문

워터킹–R 롤슁글지붕 마감재 및 이의 시공방법

■ 특허번호 : 제10-2441491호

특수 무기질 안료로 지붕패턴을 디자인한 패브릭을 개량아스팔트 방수시트에 함침시킨 노출용 롤슁글이며 ,아스팔트슁글등 기존의 노후화된 지붕면에 고성능 탄성방수도막재와 복합공법으로 시공함으로써 이중 방수효과가 있으며 , 전용 후레슁을 적용한 내풍성능을 극대화한 100% 국내생산제품을 사용하는 특허공법

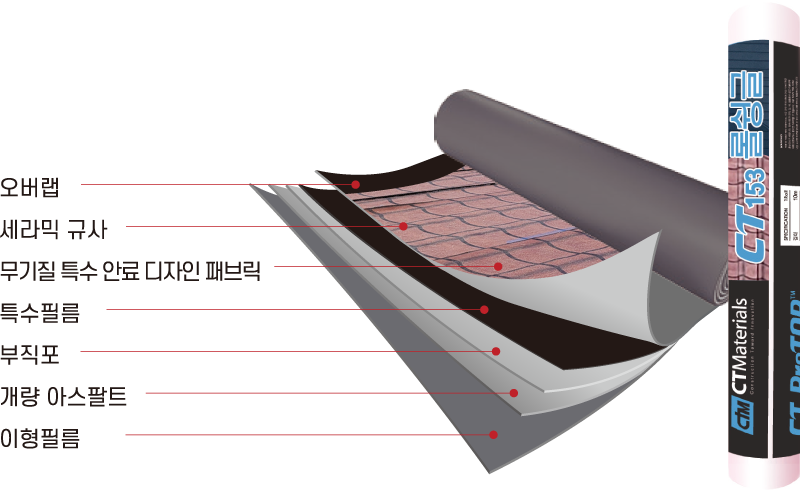

워터킹-R

  • - KSF4917
  • - 두께 T2.5mm
  • - 폭 1M X 길이 10M/롤
  • - 오버랩 : 70mm
  • - UV 내후성 무기질 안료 + 세라믹 규사 특수패브릭

패턴 및 색상

  • - 워터킹-R 롤슁글

  • - 스페니쉬기와 : 흑적색, 노을색, 녹청색

    • 흑적색
    • 노을색
    • 녹청색

  • - 징크메탈 : 회색, 녹청색

    • 회색
    • 녹청색

KCC 비노출 수용성 방수재

  • - 탄성도막방수재

    - KS F 3211

    - 16KG

  • 탄성도막방수재

공법단면도

공법단면도

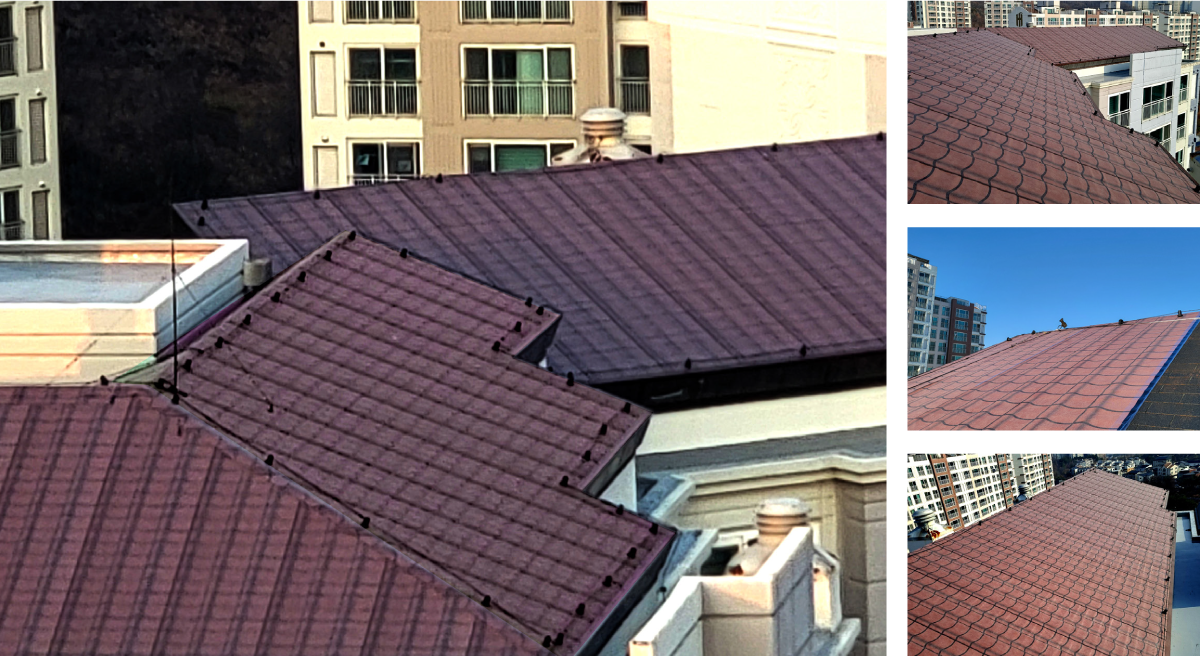

지붕 이미지

특징 및 장점

  • 탁월한 내풍성능

    - 특허 제10-2507445호를 이용한 이중방수 공법과 전용 처마 후레싱을 시스템으로 적용하여 내풍성능 극대화

  • 뛰어난 방수성능

    - 전용도막재 + 노출롤슁글의 이중방수 공법으로 탁월한 방수성능 구현

  • 미려한 디자인

    - 다양한 색상의 스페니쉬 기와와 징크메탈 패턴

  • UV 내후성 무기질 안료와 미끄럼방지 세라믹 규사사용
  • 노후된 지붕의 기존 자재 철거 공정없이 빠르고 경제적으로 지붕 재시공 가능
  • 비토치공법으로 화재위험이 없으며 자착식 공법으로 안전하고 경제적인 시공가능

적용 범위

적용범위 : 일반 건축물 혹은 고층아파트 경사지붕의 신축 및 보수
  • 특허증

    특허증

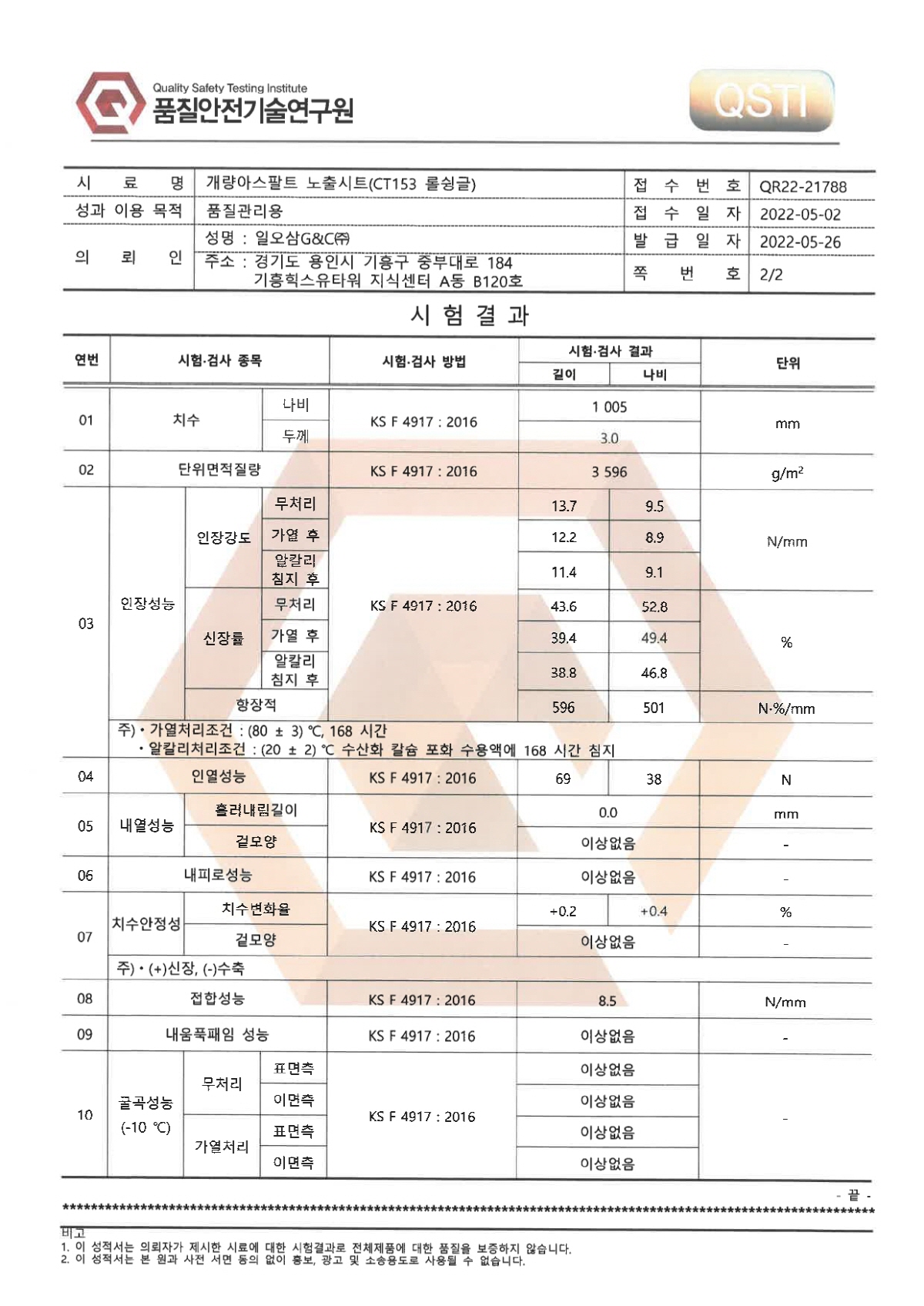

  • 시험성적서

    시험성적서

  • KCC 공인성적서

    KCC 시험성적서

아스팔트슁글 타공법 시공현황 및 문제점

작업공정 작업공정

여러 공정 (8공정)의 복잡한 시공 과정 / 페인트 마감된 느낌 → 비효율, 비생산적, 위험!!

시공순서 4단계


아스팔트슁글 타공법 비교자료

구분 워터킹-R 롤슁글 아스팔트 슁글 비고
비용 저비용 (단가/㎡) 고비용 (단가/㎡)
공정 4단계 8단계 비생산/비효율/위험
부착력 탁월한 부착력 (습윤면)
- 점착겔을 부착한 일체화 된 자착식 개량 아스팔트 방수시트		 기존 슁글 탈락 재발생 확률높음 수용성 탄성방수 + 자착식 개량 아스팔트
방수 시트 → 이중방수효과 극대화
내풍 성능 우수 취약 용도별 전용 후레슁 구분사용
- 밸리/처마/용마루 후레슁
자외선 UV 내후성 우수 자외선 취약/변색 특허 보유
외관 미려한 디자인 획일적 스페니쉬기와 : 흑적색, 노을색, 녹청색
징크메탈 : 회색, 녹청색
